在ROS 1中啟用和可視化點云

本節演示如何從攝像頭節點啟用點云數據輸出，并使用RViz進行可視化，類似于在啟動攝像頭節點文檔中討論的初始攝像頭節點設置。

啟用深度點云

啟用深度點云的命令

要激活深度信息的點云數據流，請使用以下命令：

roslaunch orbbec_camera gemini_330_series.launch enable_point_cloud:=true

在RViz中可視化深度點云

運行上述命令后，執行以下步驟以可視化深度點云：

1. 打開RViz。

2. 添加一個顯示。

3. 選擇主題進行可視化。

4. 將固定框架設置為以正確對齊數據。

示例可視化

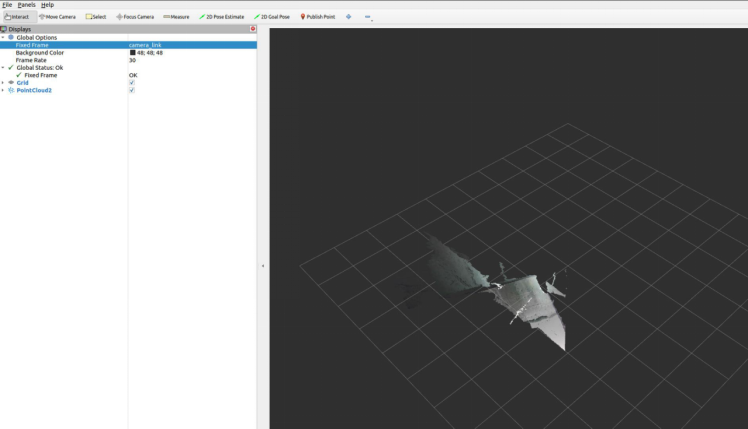

這是在RViz中深度點云可能的樣子：

啟用彩色點云

啟用彩色點云的命令

要啟用彩色點云功能，請輸入以下命令：

ros2 launch orbbec_camera gemini_330_series.launch.py enable_colored_point_cloud:=true

在RViz中可視化彩色點云

要可視化彩色點云數據：

1. 執行命令后啟動RViz。

2. 添加一個顯示面板。

3. 從列表中選擇主題。

4. 確保固定框架設置為。

示例可視化

RViz中彩色點云的結果應該類似于此：
