Gemini 335Le快速入門指南

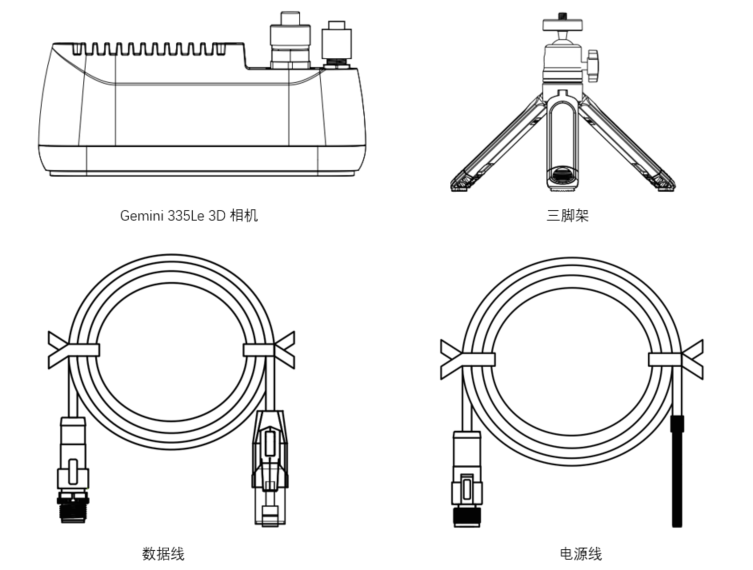

Gemini 335Le包裝清單
連接ORBBEC相機

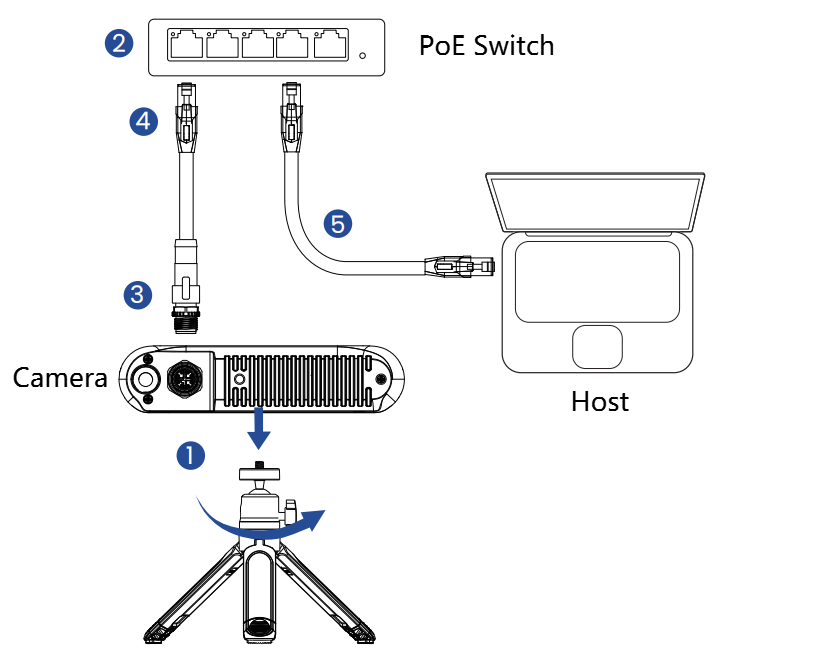

A.使用PoE (以太網供電) 連接攝像機。
將相機固定在三腳架上，如下面的步驟1所示。
準備一個帶PoE供電的交換機或在PoE電源，通過以太網（M12）數據線給相機供電。
取下相機的M12接口保護蓋，并將數據線M12 X-coded接口連接到相機上的M12接口。
將數據線的RJ45端插入PoE交換機。
使用標準RJ45以太網線（CAT6A）將主機連接到PoE交換機 (用于PC端連接可以使用不支持PoE的端口)。
配置方案 | 硬件要求 - 產品盒裝自帶 | 硬件要求 - 需用戶自行準備 |
PoE供電 + Host自帶網口 | 1. Gemini 335Le相機 2. Gemini 335Le數據線（2米） | 1. PoE Switch或PoE Injector （需滿足IEEE 802.3af/at），參考購買鏈接： 請注意：根據您選擇的PoE Switch/PoE Injector，可能需要為其配備電源線。請確保所選的線纜符合您所在地區的電源標準。 2. 千兆網線 2.1 10m及以?xún)冗B接建議滿足Cat5e及以上T568B to T568B標準或T568A to T568A標準； 2.2 10m及以上連接建議滿足Cat6及以上T568B to T568B標準或T568A to T568A標準 |
PoE供電 + Host無網口 | 在“自帶網口”的配置基礎上，增加USB轉千兆以太網適配器，需用戶自行準備 | |

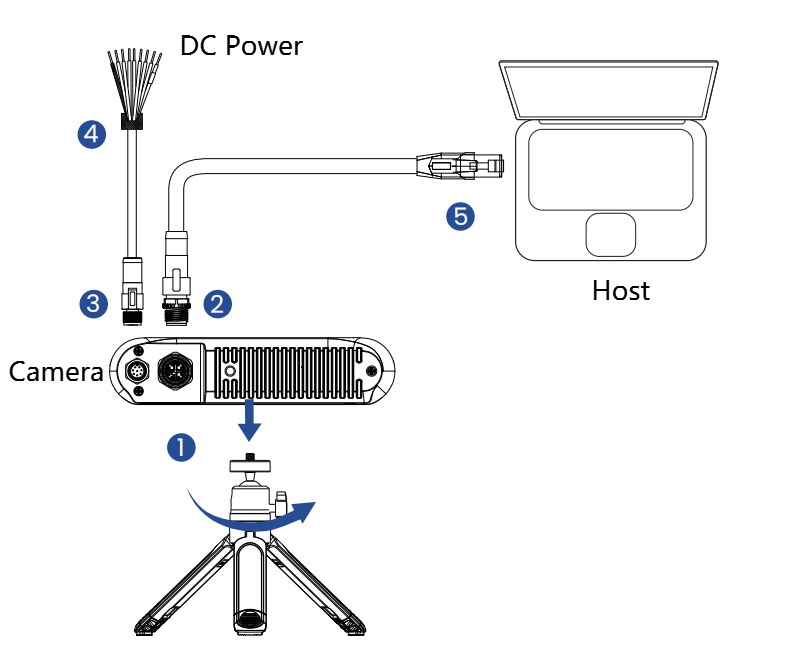

B.使用直流電源連接相機。
將相機固定在三腳架上，如下面的步驟1所示。
取下相機的M12接口保護蓋，并將數據線M12 X-coded接口連接到相機上的M12接口。
取下相機的M8接口保護蓋，并將電源線連接到相機上的M8接口。
使用紅色標記的 “POWER IN 9-24V” 引腳和黑色標記的 “POWER GND” 引腳連接9-24V直流電源。
將數據線的RJ45端插入主機或主機所連接的網關設備。
配置方案 | 硬件要求 - 產品盒裝自帶 | 硬件要求 - 需用戶自行準備 |
DC供電 + Host自帶網口 | 1. Gemini 335Le相機 2. Gemini 335Le數據線（2米） 3. Gemini 335Le電源線（2米） | 1. DC電源（需滿足輸出電壓：9~24V且輸出電流：≥1A） 2. 如需使用電源延長線，保證相機原裝電源線線束部分接收的電流電壓符合規格書供電要求即可 |
DC供電 + Host無網口 | 在“自帶網口”的配置基礎上，增加USB轉千兆以太網適配器，需用戶自行準備 | |
獲取ORBBEC VIEWER 工具
根據您的系統和版本選擇并下載相應的Orbbec Viewer。
https://www.orbbec.com/developers/ orbbec-sdk/
Linux平臺網絡(luò )環境配置
1. 環境準備
(1) Linux x86_64 /Arm64 ubuntu20.04;
(2) ??直連線或者USB轉??線。
2. 環境配置
Gemini 335Le設備出??段默認為192.168.1.10，它通過直連或交換機等?式接?host 端，host端需要將接?到本地網絡(luò )接?的?段改成與Gemini 335Le設備同?個?段才可以識別設備，然后就可以通過OrbbecViewer?具或者SDK訪問Gemini 335Le?絡(luò )設備了。

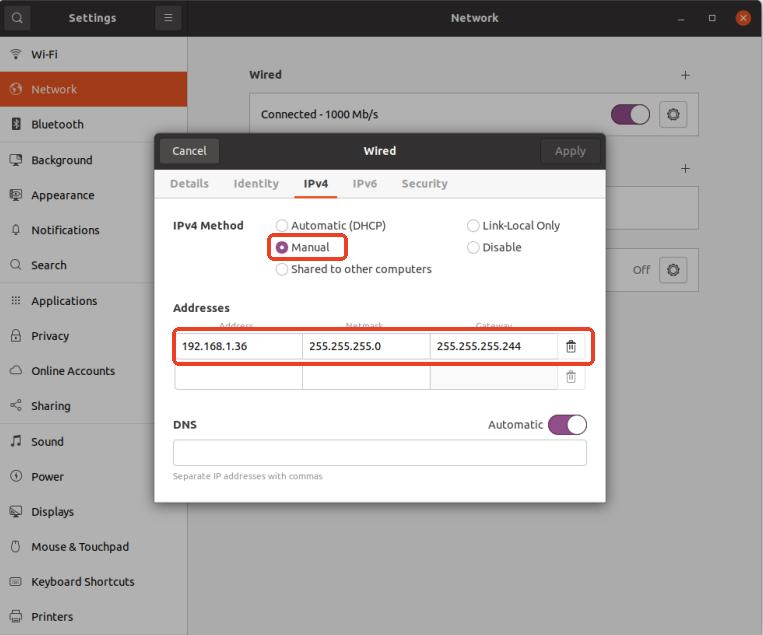

圖2-1 修改接?的本地?絡(luò )?段與Gemini 335Le為同?個?段
3. 推薦配置

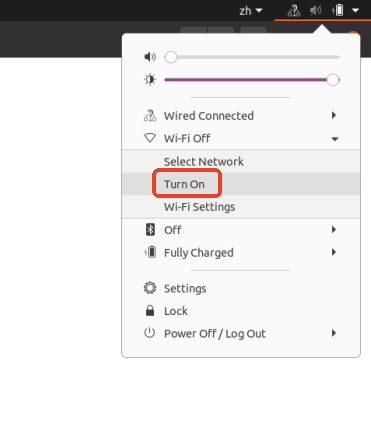

(1) 如果按照“2.2”?式配置好?絡(luò )環境打開OrbbecViewer?具?法識別到G335Le
?絡(luò )設備，那么就需要檢查是否開啟了wifi連接，如果開啟了wifi連接試著先關閉wifi，
重新使能本地?絡(luò )或重新上電?絡(luò )設備即可識別到。
圖3-1 網絡(luò )環境確認
(2)由于不同平臺，系統?絡(luò )和電源環境的差異會(huì )導致上位機應?獲取流過程中出現不同程度丟包，導致幀率達不到預期，所以不同平臺使?G335le設備前需要對平臺和系統做相應的配置和確認，以免出現丟幀的問題。

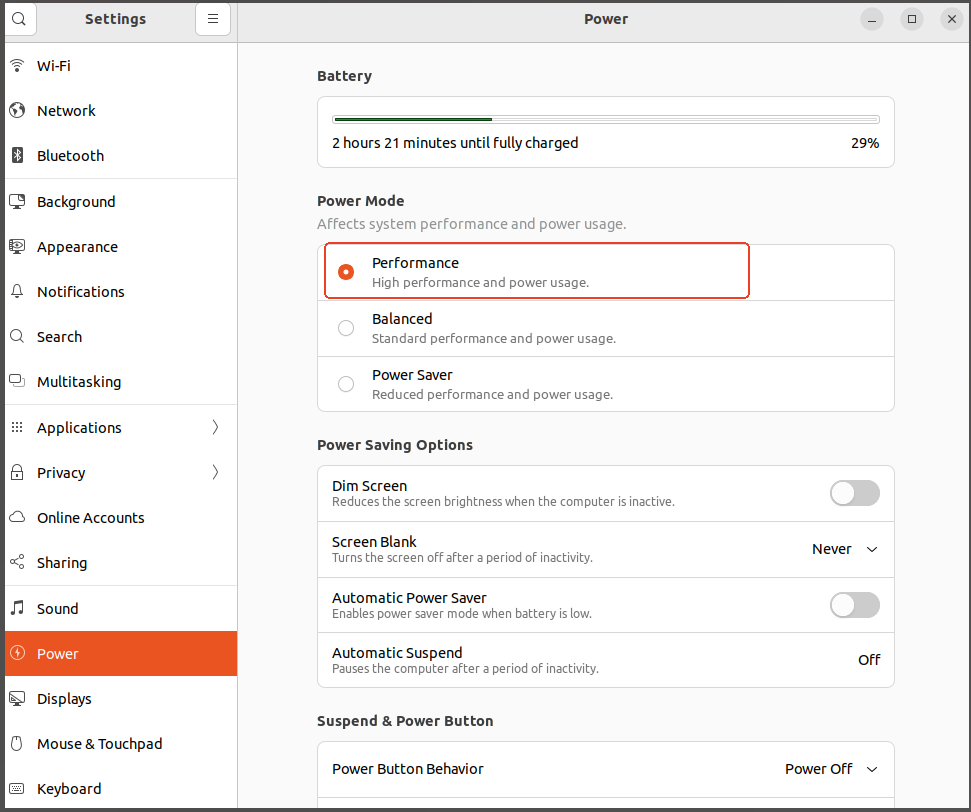

圖3-2 電腦電源配置

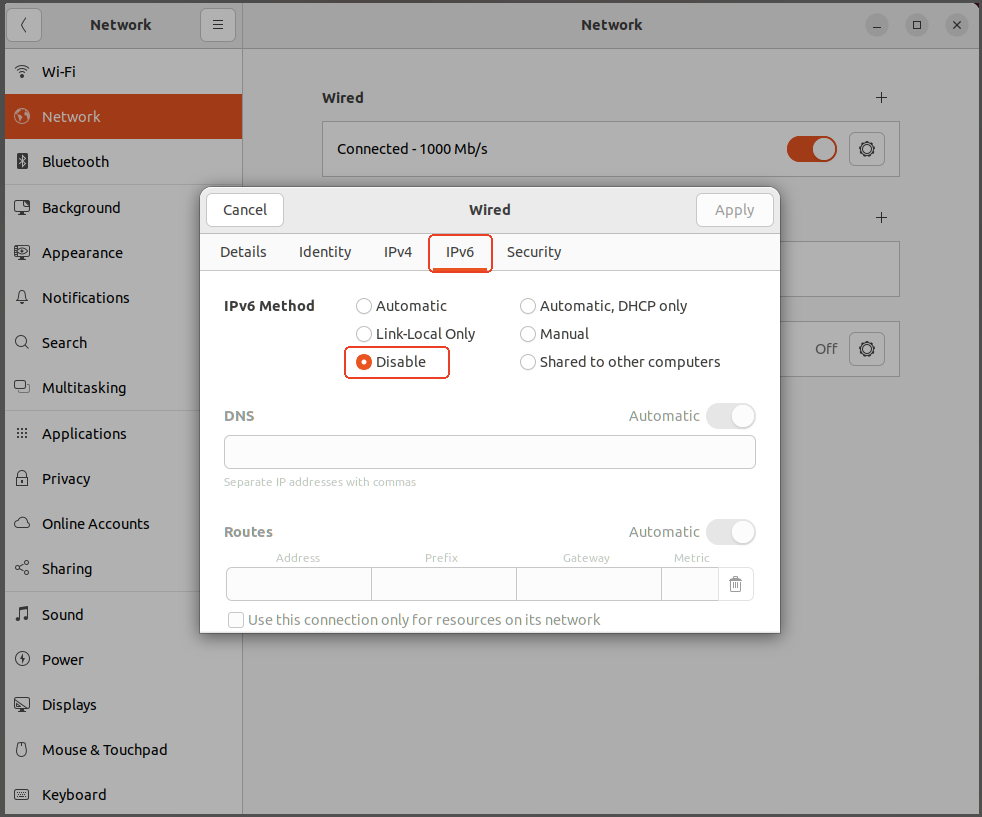

圖3-3 電腦網卡配置
防火墻配置:
ubuntu防?墻默認關閉，Ubuntu默認使?Uncomplicated Firewall（UFW）作為防?墻管理?具，在默認情況下UFW是禁?的，如果是開啟的，就需要?戶?動配置關閉。使?orbbecviewer體驗前需確認防?墻處于關閉狀態。

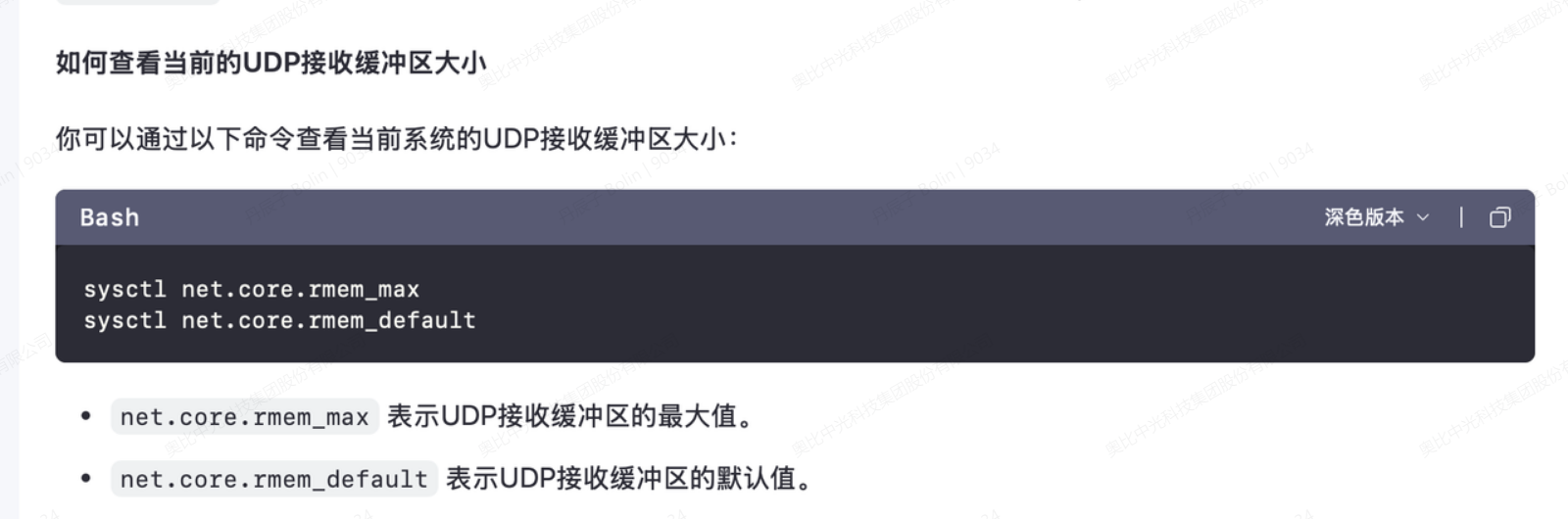

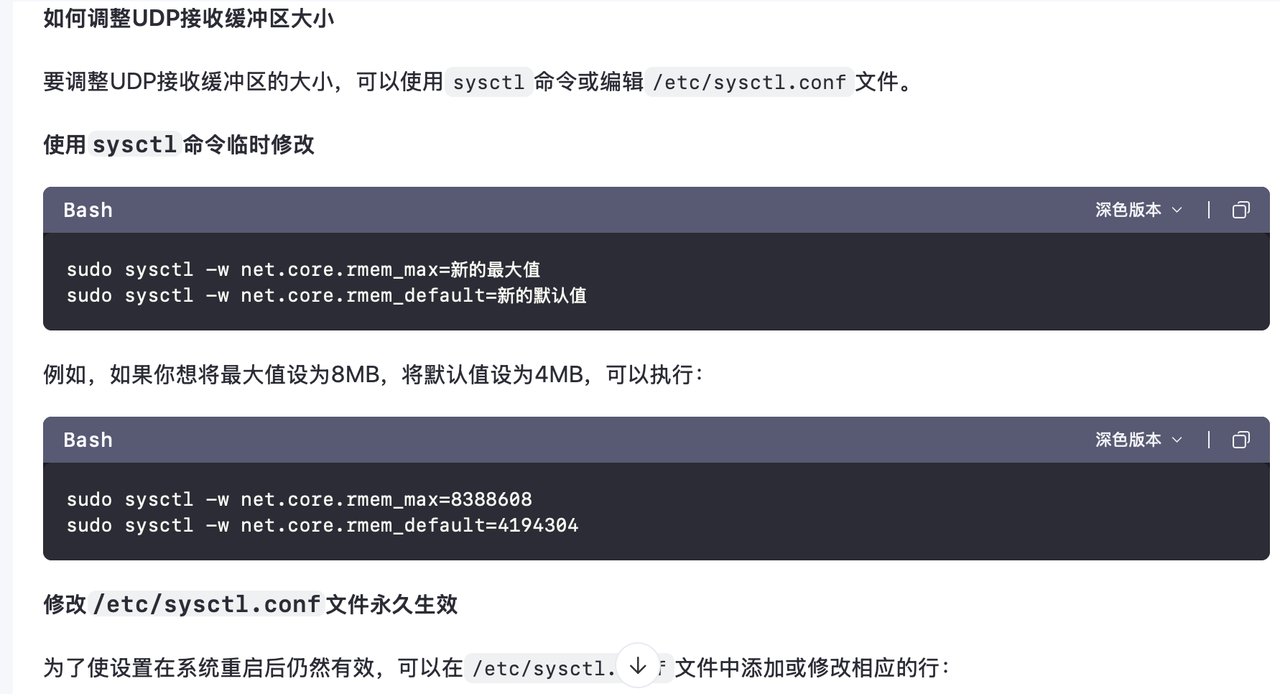

使用多臺設備推薦配置修改：
通過USB轉?卡或者集線器等其它?式同時接?兩個以上的Gemini 335Le設備時，可能
遇到達不到?標分辨率的情況，原因可能是接收緩沖區??、接收隊列?度等參數可
能設置不當，導致數據包丟失或處理延遲。試著針對平臺內核?絡(luò )棧?吞吐量的流量
進?優化，確保系統有?夠的內存來處理?絡(luò )數據， 如下圖所示：
4. 開始使用Orbbec Viewer 體驗
在以上環境及配置都準備好的情況下，通過打開提供的Linux/Arm平臺?具Orbbec Viewer就可以體驗Gemini 335LE?絡(luò )設備了，如下圖所示：

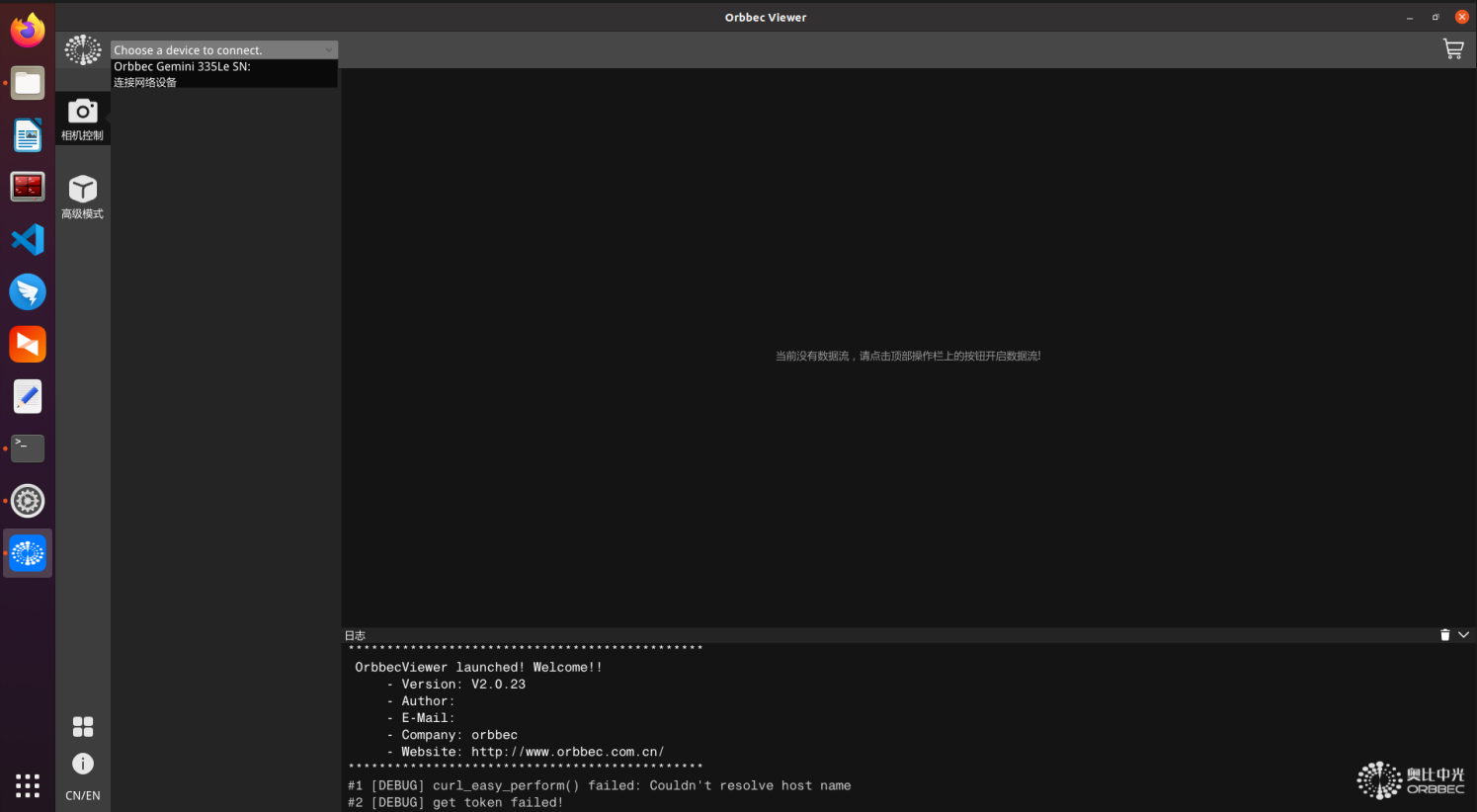

打開Orbbec Viewer?具，選擇要打開的Gemini 335Le?絡(luò )設備點擊打開：

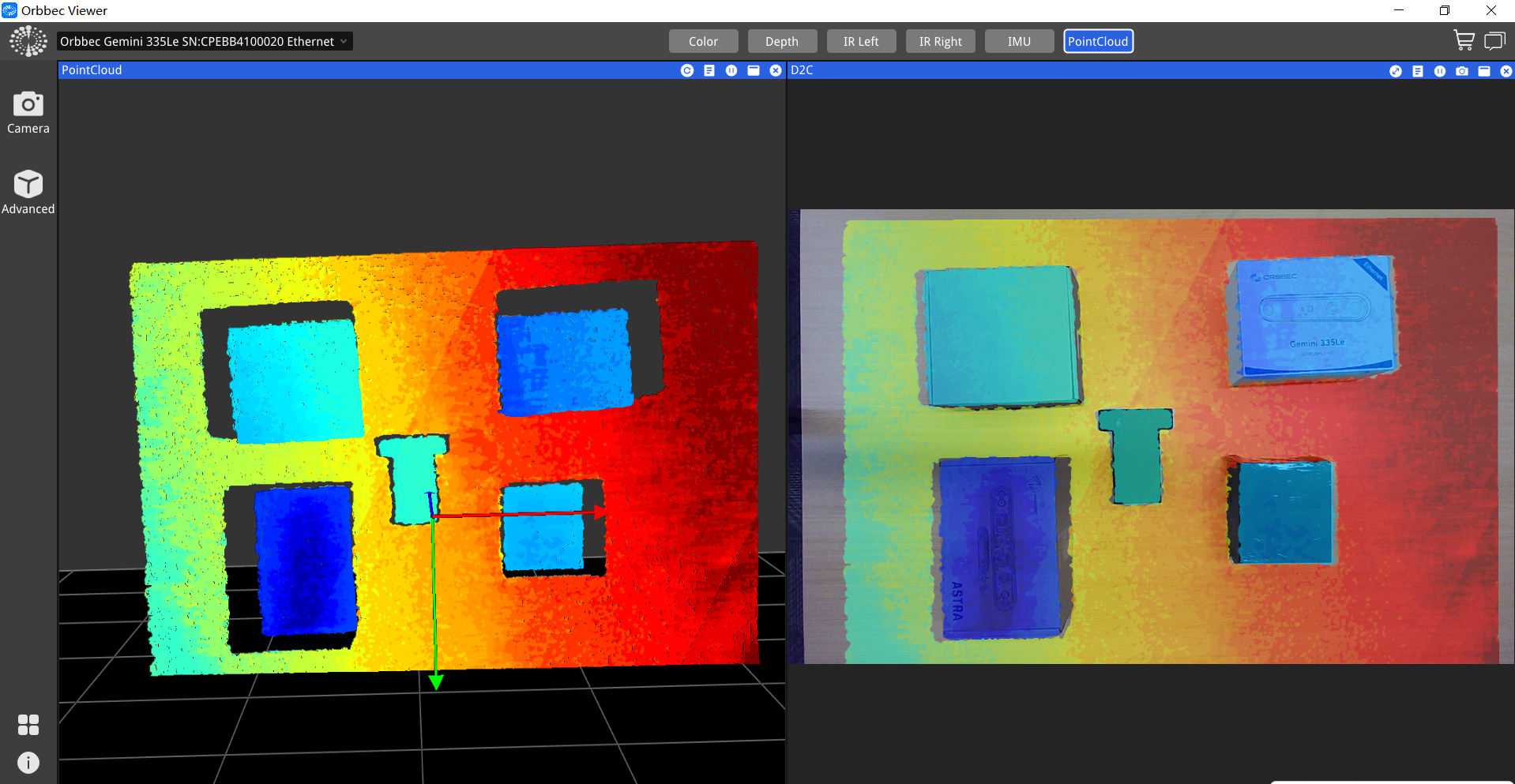

出流展示：
Windows平臺
1. 環境準備
1. Windows 10或以上平臺，x64操作系統，8/16GB或以上內存；
2. 使用上位機/交換機上的以太網端口或通過USB轉以太網適配器直接連接。
2. 網絡(luò )配置
Gemini 335Le設備的默認IP地址為192.168.1.10。該設備可以直接連接到上位機或通過網絡(luò )交換機連接上位機。請將上位機的本地IP修改為與Gemini 335Le在同一網段，以便正確識別。主機位于同一網段后，可以使用Orbbec Viewer工具或SDK訪問Gemini 335Le設備。

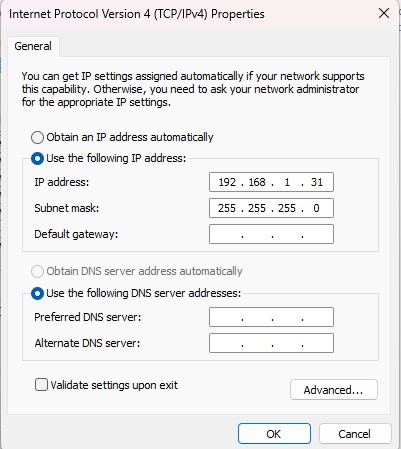

將ip地址修改為同一網段:
3. 推薦配置
由于不同平臺的系統網絡(luò )和電源管理的差異，相機在出流的過程中可能會(huì )出現不同程度的丟包，這可能導致幀速率不符合預期。因此，在不同平臺上使用Gemini 335Le設備之前，必須配置和驗證平臺和系統設置，以避免出現丟幀等問題。

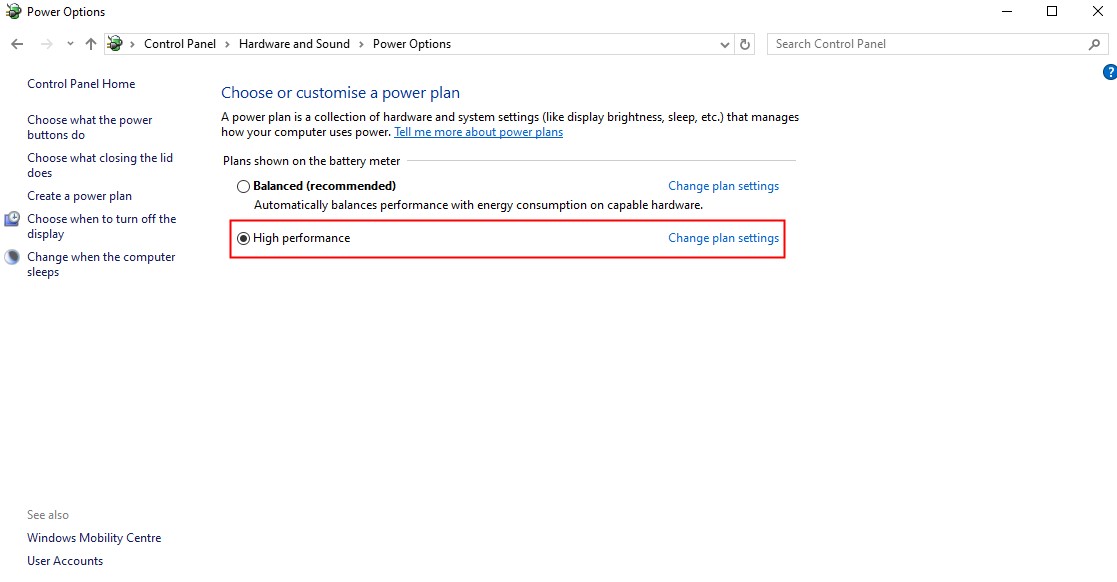

(1) 計算機電源配置:

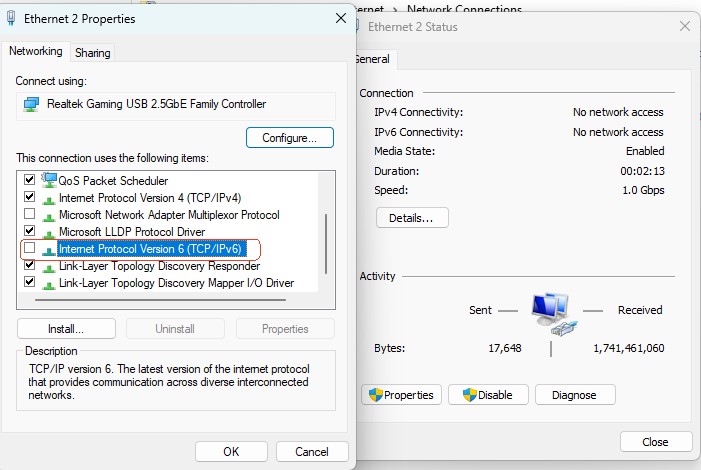

(2) 計算機網卡配置:

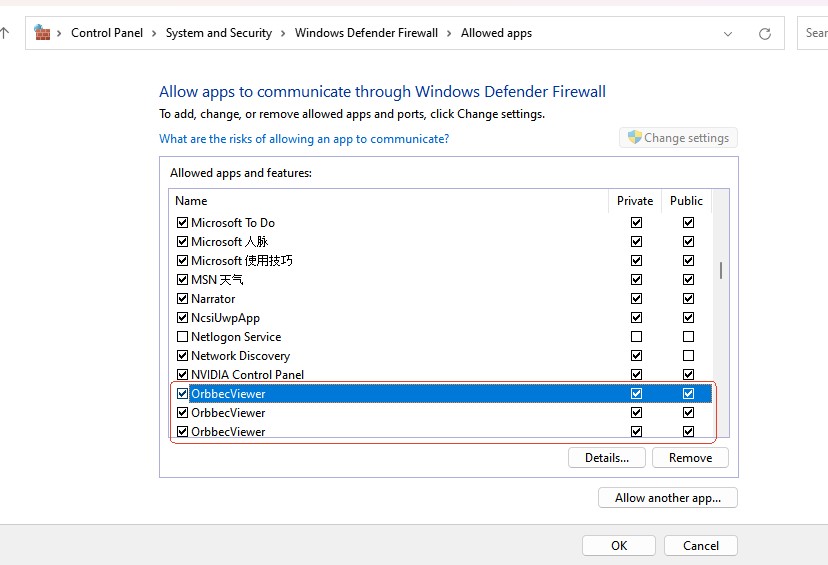

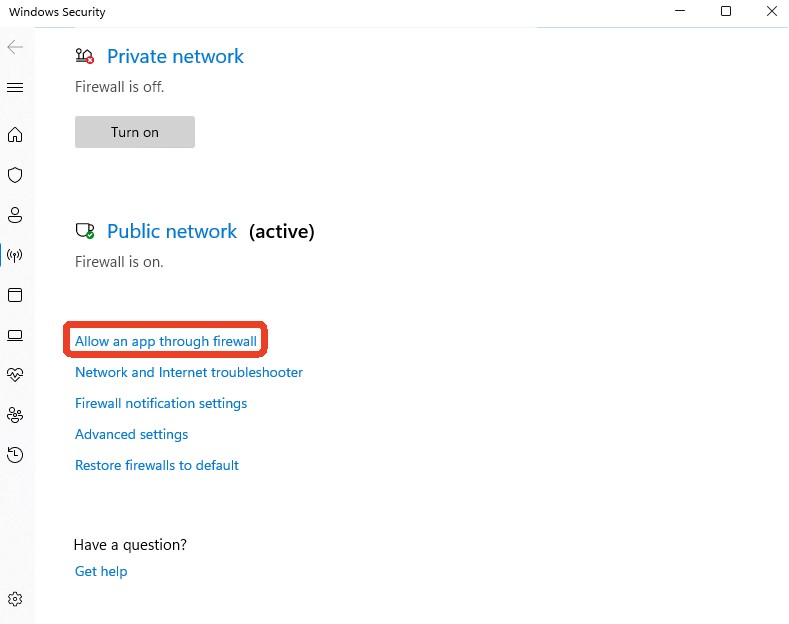

(3) 計算機防火墻配置:
若要允許Orbbec查看器通過Windows Defender防火墻進行通信，請遵循以下路徑: 控制面板 \ 系統和安全 \ Windows Defender防火墻
4. 啟動Orbbec Viewer體驗
一旦環境和配置正確設置如前面部分所述，您能開始體驗Gemini 335Le，通過在Windows平臺上啟動提供的Orbbec Viewer工具，如下圖所示:

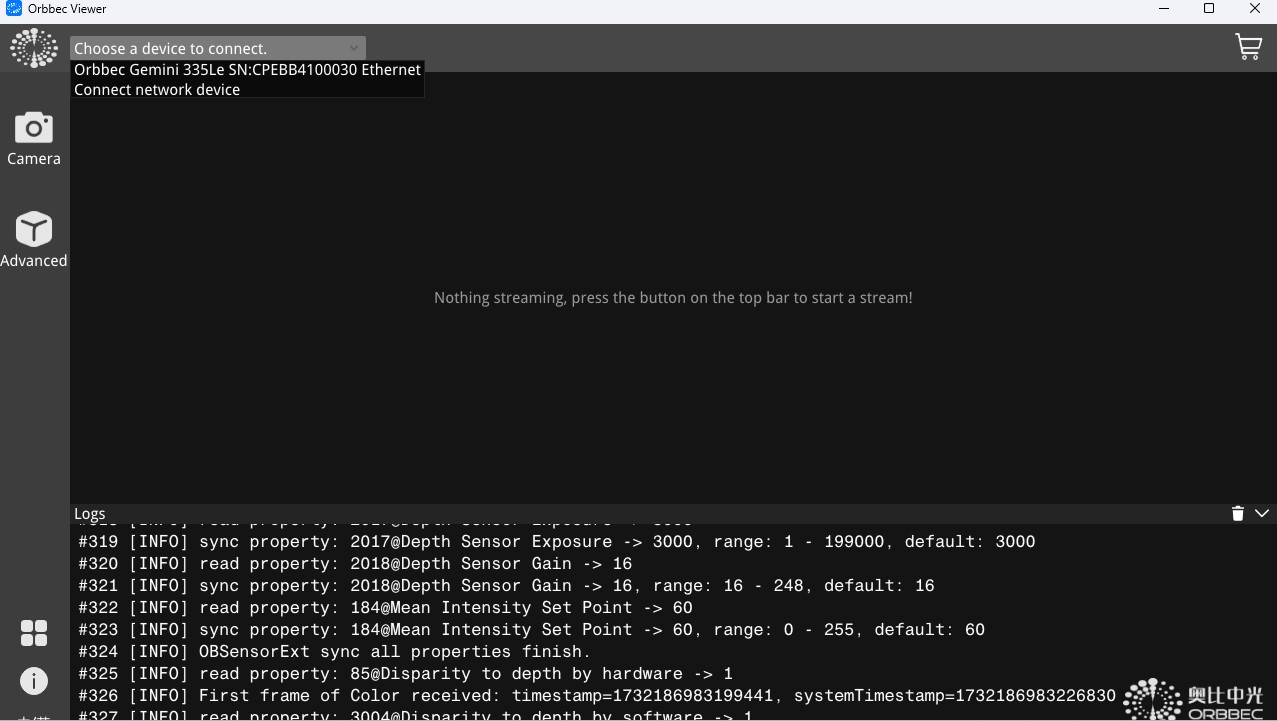

打開Orbbec Viewer工具，選擇要打開的Gemini 335Le設備，單擊打開:

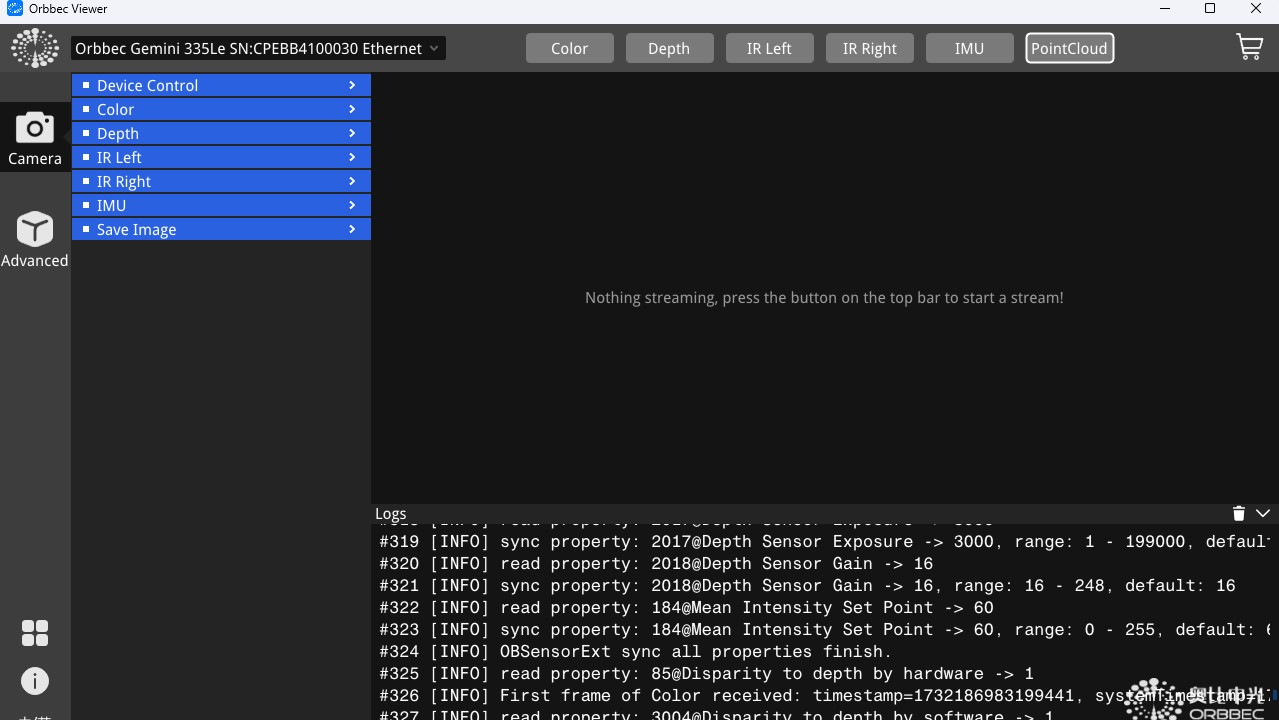

成功加載設備后，將出現詳細功能窗口
ORBBEC Viewer的詳細使用說明
有關詳細說明，請參閱下面的Orbbec Viewer教程視頻。
https://www.youtube.com/@ Orbbec3d
