在ROS 2中將深度圖像與彩色圖像對齊

本節介紹如何使用ROS 2將深度圖像與彩色圖像對齊，以創(chuàng )建疊加圖像。這對于需要來自不同傳感器模態的同步視覺信息的應用程序特別有用。

對齊并查看深度和彩色圖像的命令

1. 基本的深度到彩色對齊：

要簡單地將深度圖像對齊到彩色圖像，使用以下命令：

ros2 launch orbbec_camera gemini_330_series.launch.py depth_registration:=true

此命令激活深度注冊功能，但不打開查看器。

2. 查看深度到彩色疊加：

如果您希望查看深度到彩色疊加，您需要通過使用以下命令來啟用查看器：

ros2 launch orbbec_camera gemini_330_series.launch.py depth_registration:=true enable_d2c_viewer:=true

這將啟動具有深度到彩色注冊的相機節點，并打開一個查看器以顯示疊加圖像。

在RViz2中選擇主題

要在RViz2中可視化對齊的圖像：

1. 在運行上述命令之一后啟動RViz2。

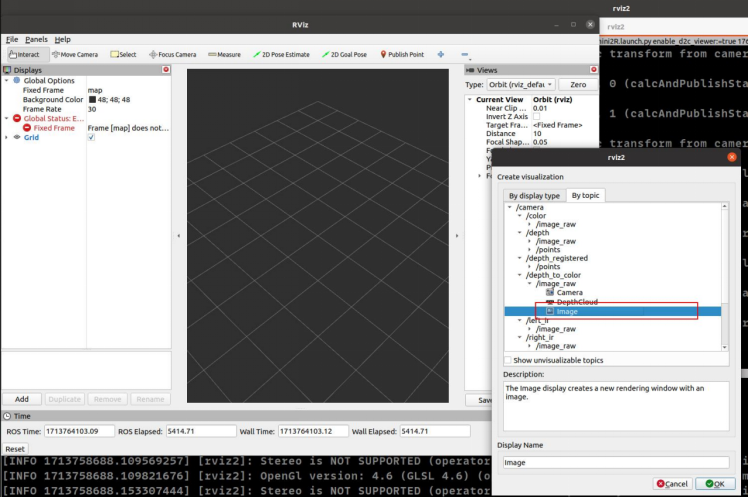

2. 選擇深度到彩色疊加圖像的主題。這里顯示了一個示例主題選擇：

深度到彩色疊加示例

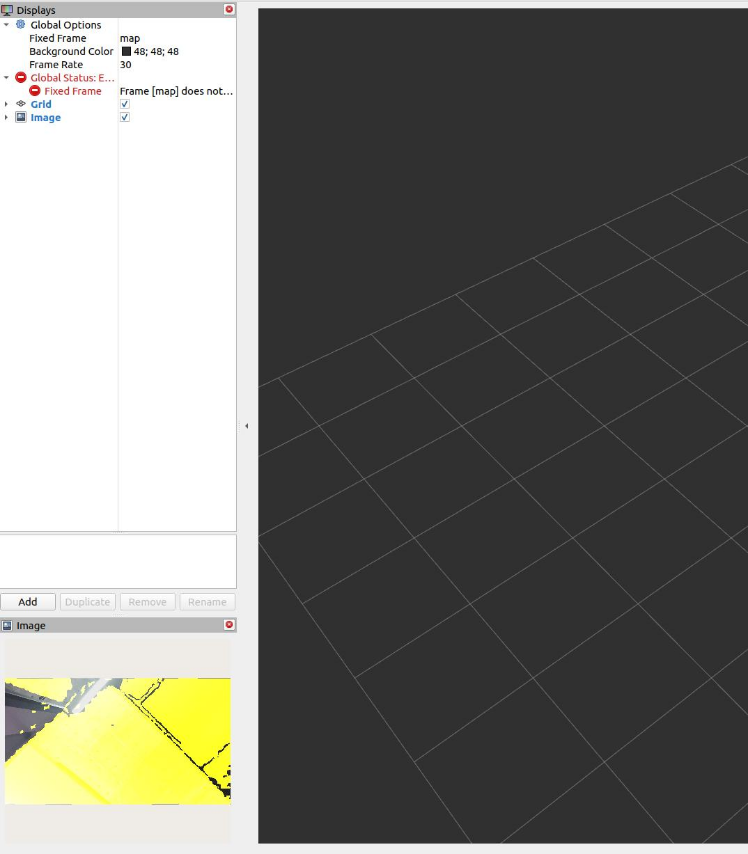

在RViz2中選擇合適的主題后，您將能夠看到深度到彩色疊加圖像。這是它可能看起來的樣子：
