Gemini 335Lg 推薦 FAKRA 連接器和線材設計參考
Gemini 335Lg 推薦 FAKRA 連接器和線材設計參考
1 FAKRA 連接器推薦
FAKRA（Fachkreis Automobil，德國標準）連接器是基于SMB的汽車級連接器，最高可支持6 GHz的操作頻率。這些連接器嵌入在帶有鎖定功能的塑料外殼中，當連接器正確接入時，會(huì )發出清脆的“咔嗒”聲，確保連接牢固。它們有14種不同的機械布局，使用顏色編碼便于識別并防止錯誤匹配。Orbbec Gemini 335Lg配備Z型FAKRA連接器。

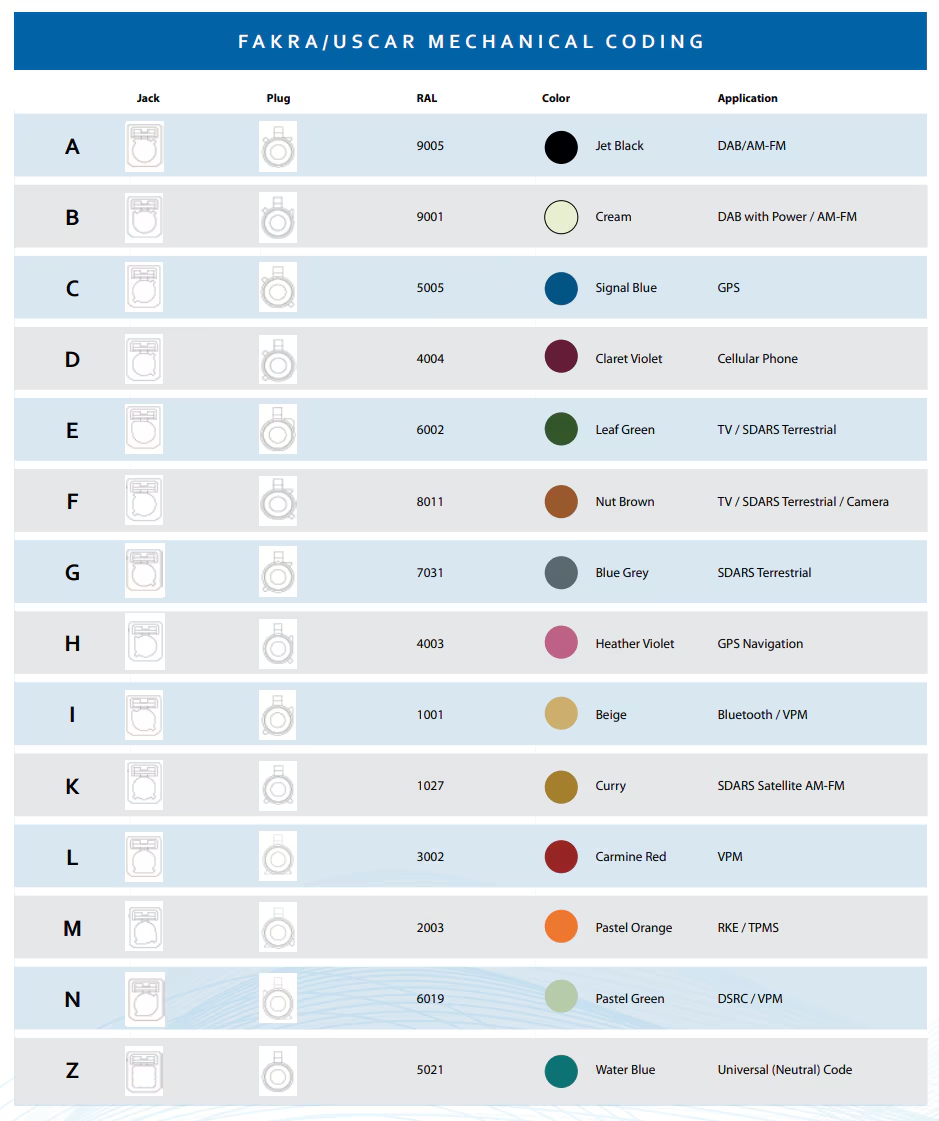

圖 1-1 不同FAKRA連接器顏色說明
2 線材推薦
Gemini 335Lg相機采用ADI的GMSL2技術，這是一種性?xún)r(jià)比高、簡單且可擴展的SerDes解決方案。連接串行器和解串器的FAKRA電纜對GMSL2通道的性能有重要影響。不同的電纜具有不同的特性，適用于不同的應用場景。
例如，輕巧且柔性的電纜具有較小的彎曲半徑，通常采用較細的導線芯，因此使用的銅較少，成本較低。但是它們的插入損耗和回波損耗性能不是最優，適合短距離應用，尤其是設備不固定并且可能需要頻繁彎曲的場合。另一方面，較厚的導線芯電纜在插入損耗和回波損耗方面性能更好，更適合長距離傳輸和固定安裝場景，但成本較高。無論選擇哪種類型的電纜，都必須符合ADI的GMSL2通道規格。
Gemini 335Lg相機使用的串行器芯片為MAX9295D，支持同軸和雙絞線傳輸。由于該模塊還采用了POC（同軸供電）技術，外部FAKRA連接電纜必須為同軸電纜。下表列出了根據ADI GMSL2技術文檔推薦的FAKRA電纜選擇的關鍵參數。
類別 | 推薦參數 | 說明 |
線材類型 | 同軸線 | |
傳輸頻率范圍 | 0 - 6GHz | |
特性阻抗 | 50Ω ± 2Ω | 推薦值 |
載流能力 | ≥ 1A | 典型POC電壓: 12V 紋波范圍: ≤ ±10% |
直流阻抗 | ＜ 0.1Ω/m | |
耐壓范圍 | ≥ 500V AC | |
絕緣阻抗 | ≥ 100MΩ | |
接觸阻抗 | ≤ 5mΩ (初始值) | |
線長 | 不同材質線材長度支持范圍： RG174：≤5m Dacar 302/RG58：≤15m | 根據ADI官網指導，“衰減為1.1dB/m的電纜可以支持最長15m的長度（3.2mmφ，6Gbps，105℃） |
折彎半徑 | RG174: 靜態：3倍線材外徑 動態：10倍線材外徑 Dacar 302 / RG58： 靜態：5倍線材外徑 動態：15倍線材外徑 | |
插入損失 (IL) | ?17dB MAX @ 3GHz (6Gbps / 187.5Mbps) | |
回波損失 (RL) |
| |
抗拉強度 | ≥ 110N | |
防水防塵 | IP67 及以上(推薦值) | |
運行溫度 | -40 ~ 105℃ | |
推薦供應商名錄 | 線材: Amphenol RF, Belden wire & cable, TE Connectivity, HUBER + SUHNER, Lenoi, etc. 連接器: Rosenberger, Molex, TE Connectivity, Amphenol RF, etc. |
表 2-1 線材設計參數
3 Gemini 335Lg盒裝自帶線材

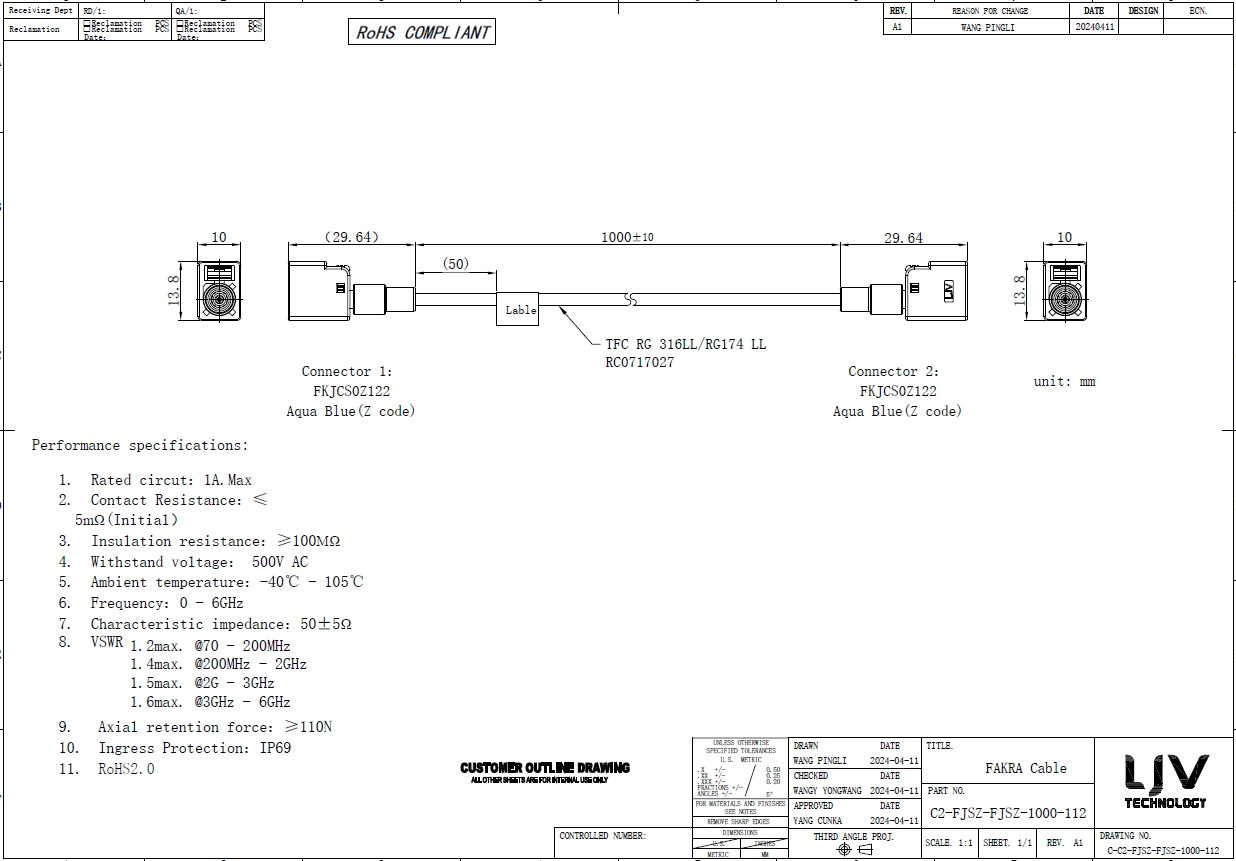

3.1 Gemini 335Lg 盒裝線材圖紙

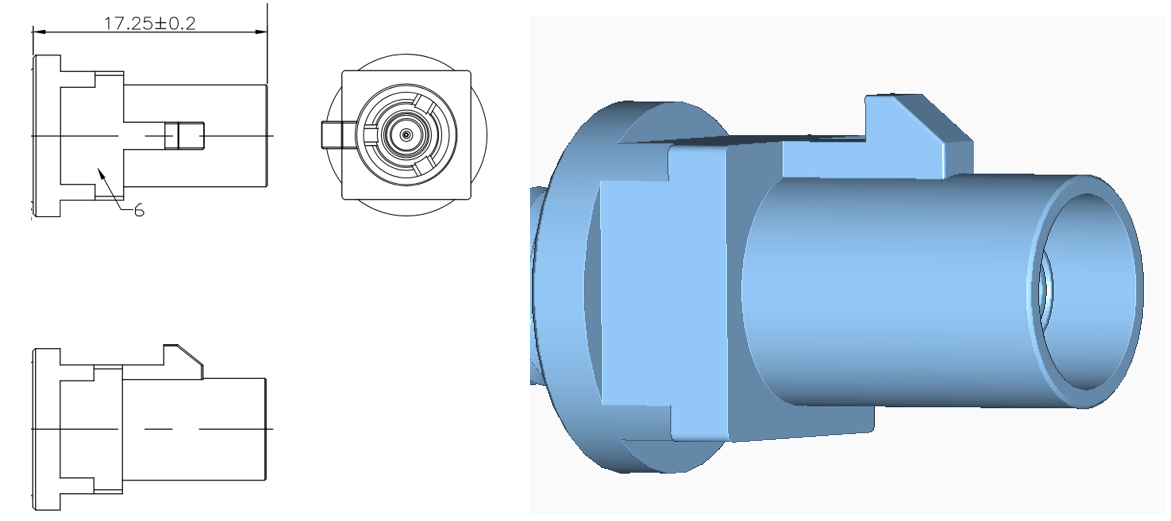

3.2 Gemini 335Lg FAKRA-Z連接器圖紙
